سنسور اکسیژن یا Oxygen Sensor یکی از قطعات مهم در سیستم مدیریت موتور خودرو است که میزان اکسیژن موجود در گازهای خروجی اگزوز را اندازهگیری میکند. اطلاعات این سنسور در اختیار واحد کنترل موتور یا ECU قرار میگیرد تا سیستم بتواند وضعیت مخلوط هوا و سوخت را کنترل کند.
عملکرد سنسور اکسیژن به یک قطعه محدود نمیشود و مجموعهای از اجزای الکتریکی، سرامیکی و مکانیکی در کنار یکدیگر کار میکنند. البته ساختار تمام سنسورها کاملاً یکسان نیست؛ برای مثال سنسورهای زیرکونیا، تیتانیا و Wideband از نظر فناوری اندازهگیری و ساختار داخلی با یکدیگر تفاوت دارند. در این مقاله با اجزای سنسور اکسیژن آشنا میشویم.

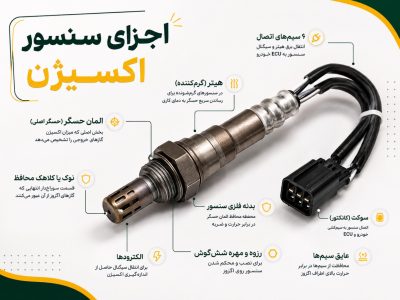

مهمترین اجزای سنسور اکسیژن
۱. المنت حسگر؛ قلب سنسور اکسیژن
مهمترین قسمت سنسور اکسیژن، المنت حسگر (Sensing Element) است. در بسیاری از سنسورهای رایج خودرو، این المنت از سرامیک مبتنی بر دیاکسید زیرکونیوم (Zirconia / ZrO₂) ساخته میشود.
در سنسورهای زیرکونیا، این عنصر سرامیکی به اختلاف غلظت اکسیژن بین گازهای اگزوز و گاز مرجع حساس است و در شرایط کاری مناسب، سیگنال الکتریکی تولید میکند. Bosch نیز در توضیح ساختار سنسور لامبدا، المنت سرامیکی زیرکونیا را هسته اصلی سنسور معرفی میکند.
المنت حسگر میتواند به شکلهای مختلفی ساخته شود. در طراحیهای قدیمیتر، شکل انگشتی یا Thimble رایج بوده است، در حالی که سنسورهای Planar از ساختار لایهای و تخت استفاده میکنند.
۲. الکترودهای حسگر
در سنسورهای زیرکونیا، دو طرف المنت سرامیکی با لایههای بسیار نازک و متخلخل از جنس پلاتین پوشانده میشود. این لایهها نقش الکترود را دارند.
یک الکترود در سمت گازهای خروجی قرار دارد و الکترود دیگر با گاز مرجع در ارتباط است. اختلاف غلظت اکسیژن میان این دو سمت، اساس تولید سیگنال در سنسور زیرکونیا را تشکیل میدهد.
پلاتین علاوه بر نقش الکتریکی، در واکنشهای سطحی مرتبط با اندازهگیری نیز نقش دارد؛ به همین دلیل کیفیت و ساختار این لایه برای عملکرد صحیح سنسور اهمیت زیادی دارد.
۳. گاز مرجع یا هوای مرجع
یکی از قسمتهایی که معمولاً هنگام معرفی اجزای سنسور اکسیژن نادیده گرفته میشود، هوای مرجع (Reference Air) است.
در سنسورهای سنتی زیرکونیا، یک سمت المنت با گازهای اگزوز و سمت دیگر با هوای مرجع در ارتباط است. این هوای مرجع مبنایی برای مقایسه میزان اکسیژن فراهم میکند. در طراحیهای خاص، روش تأمین گاز مرجع میتواند متفاوت باشد؛ بنابراین نباید فرض کرد تمام سنسورهای مدرن دقیقاً از یک مسیر هوای مرجع استفاده میکنند.
۴. گرمکن یا هیتر سنسور
بسیاری از سنسورهای اکسیژن امروزی دارای المنت گرمکن (Heater Element) هستند. المنت حسگر برای عملکرد مناسب باید به دمای کاری برسد و گرمکن باعث میشود این اتفاق سریعتر رخ دهد.
مزیت گرمکن این است که سنسور پس از روشن شدن موتور سریعتر فعال میشود و سیستم کنترل موتور میتواند زودتر از اطلاعات آن استفاده کند. سنسورهای بدون گرمکن برای رسیدن به دمای مناسب بیشتر به حرارت گازهای اگزوز وابسته هستند.
البته دمای فعالشدن دقیق سنسور به نوع و طراحی آن بستگی دارد و نمیتوان یک دمای ثابت را برای تمام سنسورهای اکسیژن اعلام کرد.
۵. لایه محافظ المنت
قسمت حسگر باید در برابر آلودگیها، ذرات موجود در اگزوز و فرسایش ناشی از گازهای داغ محافظت شود. به همین دلیل در برخی طراحیها روی الکترود خارجی، یک لایه محافظ متخلخل سرامیکی قرار میگیرد.
این لایه باید به اندازهای متخلخل باشد که گازهای خروجی بتوانند به قسمت حسگر برسند و در عین حال از سطح حساس آن محافظت شود.
۶. لوله یا کلاهک محافظ
در قسمت انتهایی بسیاری از سنسورهای اکسیژن، یک لوله یا کلاهک فلزی محافظ (Protective Tube) وجود دارد. این قسمت دارای سوراخها یا منافذی است که اجازه میدهند گازهای اگزوز به المنت حسگر برسند.
در عین حال، این محافظ از قسمت سرامیکی سنسور در برابر ضربه، ذرات و بخشی از تنشهای حرارتی محافظت میکند. شکل و تعداد منافذ این قسمت بسته به طراحی سنسور متفاوت است.
۷. بدنه یا پوسته سنسور
بدنه سنسور (Sensor Housing/Body) قسمتهای داخلی سنسور را در جای خود نگه میدارد و امکان نصب آن روی سیستم اگزوز را فراهم میکند.
این بخش باید بتواند شرایط سخت محیط اگزوز، از جمله دمای بالا و لرزشهای خودرو را تحمل کند. در طراحیهای مختلف، نحوه قرارگیری المنت، عایقها، سیمها و سایر اجزا داخل این بدنه متفاوت است.
۸. رزوه و قسمت ششگوش نصب
سنسور اکسیژن برای نصب روی منیفولد یا لوله اگزوز دارای رزوه (Thread) است. قسمت ششگوش نیز برای قرار گرفتن ابزار مخصوص و باز و بسته کردن سنسور استفاده میشود.
اندازه رزوه در تمام خودروها یکسان نیست و بسته به مدل سنسور و خودرو میتواند متفاوت باشد. برای همین هنگام تعویض سنسور باید مشخصات دقیق قطعه موردنظر بررسی شود.
۹. واشر آببندی
واشر یا آببند (Gasket/Seal) در محل اتصال سنسور به سیستم اگزوز قرار میگیرد و به آببندی اتصال کمک میکند.
آببندی صحیح اهمیت زیادی دارد؛ زیرا ورود هوای اضافی به مسیر اگزوز در محل نامناسب میتواند روی اندازهگیری اکسیژن و در نتیجه تفسیر سیگنال سنسور تأثیر بگذارد.
۱۰. سیمکشی سنسور
سیمهای سنسور وظیفه انتقال برق و سیگنالهای الکتریکی را بر عهده دارند. تعداد سیمها بسته به نوع سنسور متفاوت است.
برای مثال، یک سنسور اکسیژن گرمکندار معمولی میتواند سیمهای مربوط به مدار گرمکن و مدار سیگنال داشته باشد، اما سنسورهای Wideband ساختار الکتریکی پیچیدهتری دارند.
بنابراین نباید صرفاً بر اساس تعداد سیمها درباره نوع سنسور قضاوت کرد؛ مشخصات فنی و شماره قطعه نیز باید بررسی شود.
۱۱. عایقها و اجزای داخلی اتصال
در داخل سنسور، اجزایی مانند عایقهای سرامیکی، بوشها، حلقههای نگهدارنده و اتصالات داخلی وجود دارند که وظیفه آنها ثابت نگه داشتن قطعات و ایجاد جداسازی الکتریکی و مکانیکی است.
برای نمونه، در فهرست قطعات یک سنسور اکسیژن معمولی NTK، مواردی مانند Sensor Body، Zirconia Element، Heater Element، Protector Tube، Gasket، Connector و Wiring Harness دیده میشود.
۱۲. سوکت و کانکتور
در انتهای سنسور، کانکتور (Connector) قرار دارد که ارتباط سنسور با دستهسیم خودرو را برقرار میکند.
کانکتور علاوه بر انتقال سیگنال، مسیرهای تغذیه و کنترل گرمکن را نیز در سنسورهای گرمکندار فراهم میکند. خرابی سوکت، قطعی سیم یا خوردگی اتصالات میتواند باعث شود حتی یک سنسور سالم نیز سیگنال صحیحی به ECU ارسال نکند.
به همین دلیل در زمان عیبیابی، نباید بلافاصله خود سنسور را مقصر دانست و باید سیمکشی و اتصالات آن نیز بررسی شوند.
سنسور اکسیژن قبل و بعد از کاتالیست چه تفاوتی دارد؟
بسته به طراحی خودرو، ممکن است یک یا چند سنسور اکسیژن در مسیر اگزوز وجود داشته باشد. توصیه میکنم به این مقاله تفاوت سنسور اکسیژن قبل و بعد از کاتالیزور مراجعه کنید.
سنسور قبل از کاتالیست (Upstream/Pre-Catalyst) معمولاً اطلاعات مربوط به وضعیت مخلوط هوا و سوخت را در اختیار ECU قرار میدهد تا سیستم مدیریت موتور بتواند پاشش سوخت را تنظیم کند.
سنسور بعد از کاتالیست (Downstream/Post-Catalyst) در بسیاری از خودروها بیشتر برای بررسی عملکرد کاتالیست و سیستم کنترل آلایندگی استفاده میشود. Bosch نیز این تفاوت کاربرد را در مستندات فنی خود توضیح داده است.
البته عملکرد دقیق سنسورها به طراحی سیستم مدیریت موتور و استراتژی کنترل هر خودرو بستگی دارد.
سنسور اکسیژن Wideband چه اجزای متفاوتی دارد؟
سنسور Wideband یا سنسور نسبت هوا به سوخت، از نظر ساختار داخلی پیچیدهتر از سنسورهای Switching معمولی است.
در یک سنسور Wideband مدرن، ساختار سرامیکی میتواند شامل سلول اندازهگیری نرنست (Nernst Cell) و سلول پمپاژ اکسیژن (Pump Cell) باشد. این ساختار به سنسور اجازه میدهد وضعیت مخلوط را در محدوده وسیعتری از شرایط غنی و رقیق اندازهگیری کند.
در سنسورهای Wideband همچنین مدار کنترل و اتصالات الکتریکی اهمیت بیشتری دارند. برای مثال، در برخی طراحیهای Bosch، ماژول کانکتور دارای مقاومت تنظیمی است که در مشخصه عملکرد سنسور نقش دارد.
بنابراین نمیتوان اجزای داخلی یک سنسور Wideband را دقیقاً مشابه یک سنسور اکسیژن معمولی در نظر گرفت.
آیا همه سنسورهای اکسیژن زیرکونیا هستند؟
خیر. زیرکونیا رایجترین فناوری در بسیاری از کاربردهای خودرو است، اما تنها فناوری موجود نیست.
در برخی سنسورها از تیتانیا (Titania) استفاده میشود. تفاوت مهم این است که در سنسور تیتانیا، تغییر میزان اکسیژن باعث تغییر مقاومت عنصر حسگر میشود و ECU با اندازهگیری این تغییر، وضعیت مخلوط را تشخیص میدهد.
به همین دلیل هنگام بررسی یا تعویض سنسور اکسیژن باید نوع فناوری آن نیز مورد توجه قرار گیرد.
خرابی کدام قسمتهای سنسور میتواند مشکل ایجاد کند؟
خرابی سنسور اکسیژن همیشه به معنای خراب شدن المنت حسگر نیست. مشکلات مختلفی میتوانند عملکرد آن را مختل کنند، از جمله:
- خرابی المنت حسگر
- خرابی مدار گرمکن
- آسیب دیدن سیمها
- خرابی یا خوردگی کانکتور
- آسیب حرارتی به سنسور
- آلودگی یا مسموم شدن قسمت حسگر
- آسیب فیزیکی به کلاهک محافظ
- مشکل در نصب یا آببندی سنسور
به همین دلیل برای تشخیص دقیق، بهتر است کد خطای ECU در کنار دادههای زنده، وضعیت مدار گرمکن، سیمکشی و شرایط کارکرد موتور بررسی شود.
بنابراین، سنسور اکسیژن قطعهای ساده از نظر ظاهر، اما نسبتاً پیچیده از نظر ساختار و عملکرد است. در یک سنسور معمولی میتوان اجزایی مانند المنت سرامیکی حسگر، الکترودها، هوای مرجع، گرمکن، لایه محافظ، کلاهک محافظ، بدنه، رزوه، واشر، سیمکشی و کانکتور را مشاهده کرد.
با این حال، ساختار سنسورها بسته به فناوری آنها متفاوت است. سنسورهای زیرکونیا، تیتانیا و Wideband هرکدام روش متفاوتی برای تشخیص وضعیت اکسیژن و نسبت هوا به سوخت دارند. بنابراین هنگام عیبیابی یا خرید سنسور اکسیژن، توجه به نوع سنسور و مشخصات فنی آن اهمیت زیادی دارد.
شناخت اجزای سنسور اکسیژن کمک میکند هنگام مشاهده علائمی مانند افزایش مصرف سوخت، روشن شدن چراغ چک یا تغییر عملکرد موتور، موضوع دقیقتر بررسی شود و از تعویض بیدلیل یک سنسور سالم جلوگیری شود.
